空調外機機組隔音降噪處理-杭州府尚別墅44幢

　　一、概述

　　府尚別墅44幢安裝有一組空調室外機組，目前該設備對附近居民噪聲影響較大?，F(xiàn)場實測噪聲值為設備75分貝，圍墻處70分貝，且有低頻穿透聲。

　　我杭州漢克斯隔音技術工程有限公司技術人員在現場調查的基礎上，提出以下噪聲治理方案，以解決目前存在的噪聲污染問題。

　　二、保護對象

　　本次治理項目的保護對象為：對面居民樓，在東面圍墻處噪聲排放值達到50分貝。

　　三、設計依據

　　1.業主方提供的有關設備參數和文件;

　　2.《社會生活環境噪聲排放標準》(GB22337-2008);

　　3.我漢克斯公司對同類噪聲治理的經驗。

　　四、空調噪音關鍵點分析

　　1、一般情況下空調室外機機組在初安裝時沒有考慮減震阻尼處理，當機組設備作業時在產生空氣傳聲的同時，也會通過與之相連的所有鋼性構件形成結構傳聲，此時各個硬性構件成為結構傳聲的固體聲橋，但本項目中該部分噪聲為次要噪聲，不需要做針對性治理措施;

　　2、各管道及配件與設備主體結構框架均為硬性連接無減震阻尼處理會與之產生結構共振(次要噪聲);

　　3、如果存在并列安裝情況，各同型號機組設備沒有相應的隔音罩或者隔音夾板安裝處理，相對狹長空間機組同時運轉形成同頻共振的同時形成空氣傳聲與結構傳聲共存的混響噪音，致使在該空間聽到聲強進步增強的混響噪音;

　　4、室外機后方一般為水泥光潔面墻體，而光潔內壁外飾面在很大程度上對于噪音源發出的入射聲波大部分反射，造成反射聲波與入射聲波的再次疊加致使聲能量增加的混響噪音的形成;

　　5、風機系統本體噪音主要包括風扇旋轉噪音、線圈形成的電磁噪音、氣流運動形成的氣旋渦流噪音等(主要噪聲);

　　6、制冷劑在冷凝器與冷凝管工作狀態下冷凝劑循環過程中脈動激發硬件結構形成的噪音(次要噪聲);

　　7、聲波在室外機金屬外機殼腔內壁入射過程中大部分被反射回來的聲波，往復反射過程當中與噪音源發出原聲波疊加后形成的混響噪聲。

　　8、各管道管線承重固定支撐點(角鋼支架)均與平臺主體結構硬性連接，是不可避免的結構傳聲的有效的負面聲橋(次要噪聲)。

　　五、噪聲控制措施

　　措施一：安裝出風口消聲器

　　設備側出風口安裝消聲導流彎頭，彎頭朝上。安裝消聲導流彎頭不僅能保持現有能耗，不給設備運行增加能耗問題，還能有效降低出風口的噪聲，防止風口噪聲直接排到外圍或輻射到其他樓層，從而影響環境噪聲。由于出風口有樹木遮擋，需要將設備向內移動50公分，由設備廠家完成。

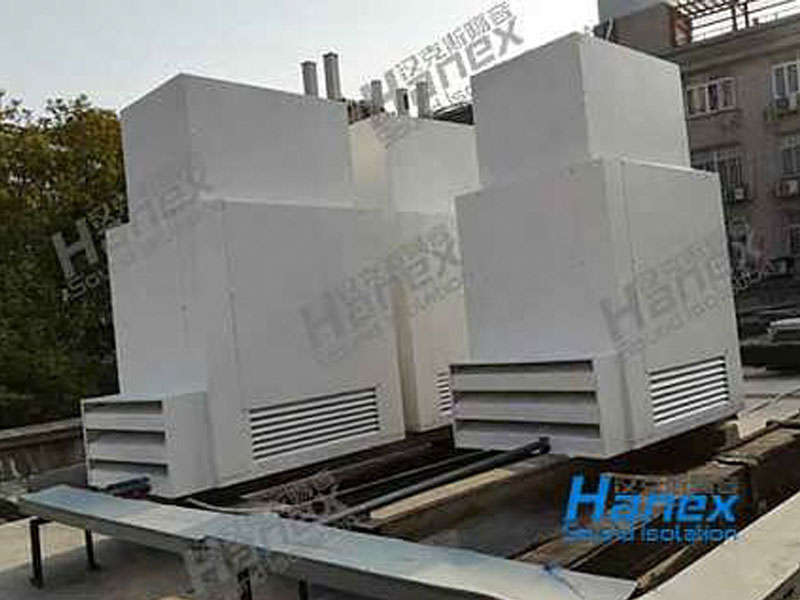

　　措施二：安裝通風消聲百葉與吸隔聲屏障

　　安裝出風消聲器后，設備出風口噪聲大幅度的降低，為進一步提高降噪效果，同時保障設備正常運行，安裝通風消聲百葉，百葉位置對應設備散熱片位置，其他部分采用吸隔音板制作屏障。使兩項措施結合一起，形成整體。保證美觀度。
